Termékleírás

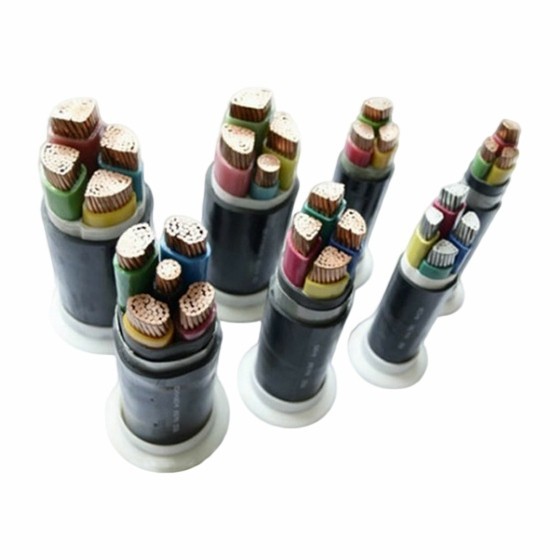

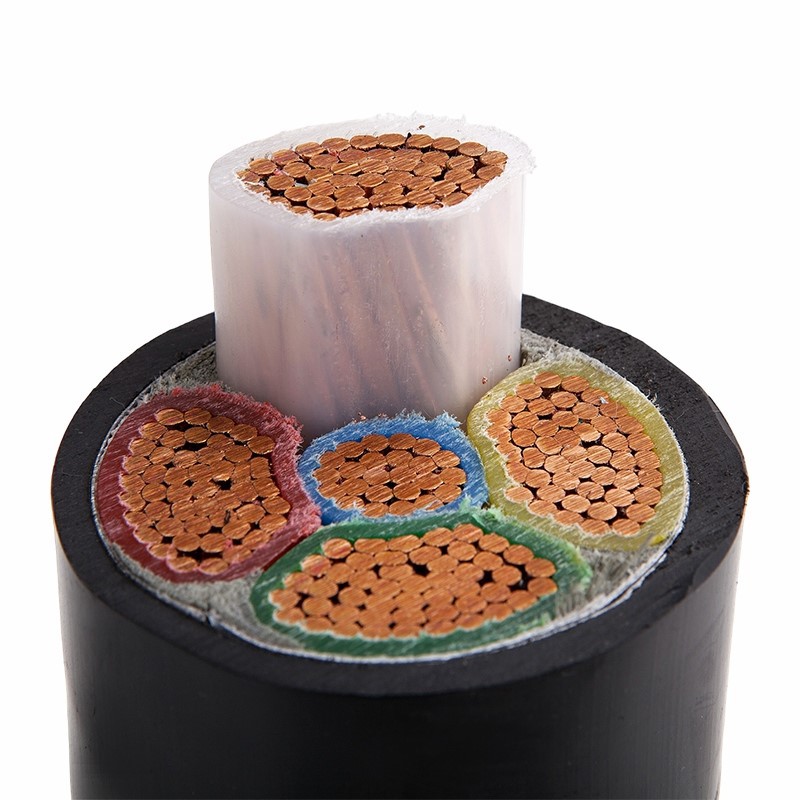

Üzemünk kültéri kisfeszültségű kábeleket gyárt, amelyek három részből állnak: a vezetőből, a szigetelőrétegből és a védőrétegből. Az áram vezetésére használt vezető általában több, egymáshoz csavart réz- vagy alumíniumhuzalból készül. A termék megbízhatóan működik, nincs szükség oszlopokra, nincs földfoglalás, akadálymentes megjelenés, és minimális a külső hatásokra való érzékenység, így széles körben alkalmazható alacsony feszültségű áramelosztó rendszerekben.
Termékmodell
|
Modell |
Név |
Magok száma |
keresztmetszeti terület- |
Megjegyzések |
|
VV(VLV) |

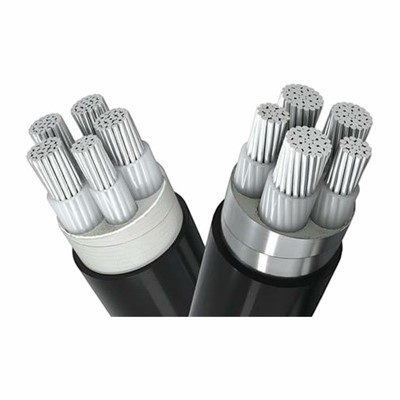

Réz mag (alumínium mag) PVC szigetelésű PVC köpenyű tápkábel |
1,2,3,3+1,3+2,4,4+1,5 |
1.5-800 |
A ZR egy égésgátló-kábel; Az NH egy tűzálló-kábel; A WDZ egy alacsony-füsthalogén-égésgátló-kábel; A WDZN egy alacsony-füsthalogén-füstmentes-égésgátló és tűzálló-kábel |
|
VV22(VLV22) |
Réz mag (alumínium mag) PVC szigetelésű acél szalag páncélozott PVC köpenyű tápkábel |
|||
|
YJV (YJLV) |
Réz mag (alumínium mag) térhálósított polietilén szigetelésű polivinil-klorid köpenyű tápkábel |
|||
|
YJV22 (YJLV22) |

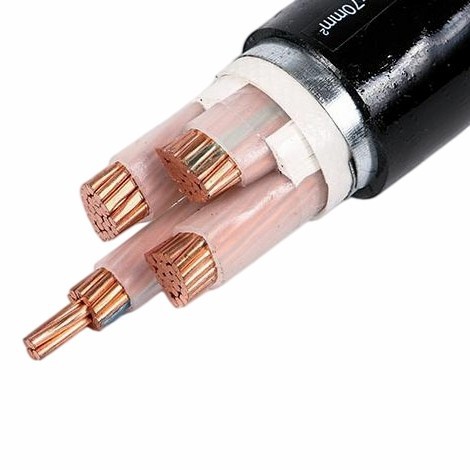

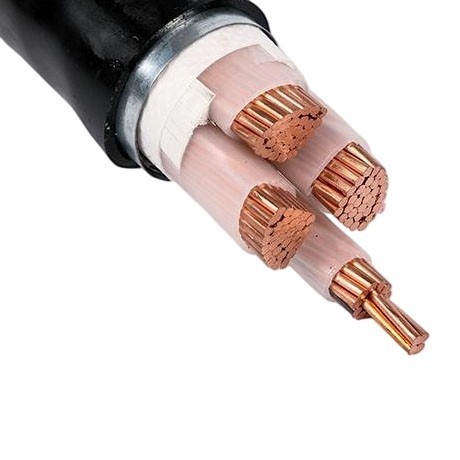

Rézmagos (alumínium mag) térhálósított-polietilén szigetelésű acélszalaggal, páncélozott PVC-köpenyű tápkábel |
|||
|
YJY (YJLY) |
Réz magú (alumínium mag) térhálósított- polietilén szigetelésű polietilén köpenyű tápkábel |
|||
|
YJY22 (YJLY22) |
Rézmagos (alumínium mag) térhálósított polietilén szigetelt acélszalaggal páncélozott polietilén köpenyű tápkábel |
A termék jellemzői és alkalmazása
Általában három módszer létezik a kültéri kisfeszültségű kábelek lefektetésére:
◆ Közvetlen temetés
- Ez a legelterjedtebb módszer. A temetési mélység követelményei:Közönséges helyeken a kábelköpenynek legalább 0,7 méterrel a talajszint alatt kell lennie. Termőföldön vagy utakon a temetési mélységnek legalább 1,0 m-nek kell lennie. Autópályákon vagy vasutak kereszteződésénél acél védőcsőre van szükség, amelynek a betemetési mélysége legalább 0,8 m, és a csatorna felett legalább 1,0 m talajtakaró.
- Védelmi intézkedések:A kábel felett és alatt 100 mm vastag finom homok vagy puha talajréteget kell fektetni, és a védelem érdekében betonlappal vagy téglával kell lefedni. Kábeljelölő oszlopokat kell felszerelni a kanyarokban, illesztéseknél és kereszteződéseknél az egyszerű karbantartás érdekében.
- Környezeti alkalmazkodóképesség:A fektetés tervezésekor kerülje a hőcsövekkel, vegyi korrózióval és mechanikai rezgésforrásokkal rendelkező területeket. Tartson biztonságos távolságot a többi csővezetéktől.
◆ Csővezeték fektetés:
- Ez a módszer alkalmas utakon, épületeken vagy veszélyeztetett területeken való átkelésre.
- A csőátmérőre vonatkozó követelmények:A védőcső belső átmérője legyen nagyobb vagy egyenlő, mint a kábel külső átmérőjének 1,5-szerese.
- Tömítési követelmények:A csőnek tömítettnek és vízállónak kell lennie, a csővégeket pedig simán köszörülni kell, nehogy megkarcolódjon a kábelszigetelő réteg.
◆ Kábeltálca/kábelárok beépítése:
- Ez a forgatókönyv réteges telepítést igényel. Különböző feszültségszinteket kell rétegezni, felül a magas, alul az alacsony feszültséget, válaszfalakkal elválasztva. Ezenkívül a fém kábeltálcát végig földelni kell az elektromos folytonosság biztosítása érdekében.
Termék műszaki paraméterei
|
0,6/1KV YJV22,YJLV22 Kábelparaméterek |
|||||||||
|
Kábel névleges keresztmetszete- |
Szigetelés vastagsága (mm) |
Acélszalag vastagság |
A köpeny vastagsága |
A kábel hozzávetőleges külső átmérője |
A kábel hozzávetőleges súlya (kg/km) |
A vezető egyenáramú ellenállása |
|
||
|
Ω/km |
|
||||||||
|
CU |
AL |
CU |
AL |
|
|||||
|
2×4 |
0.7 |
2×0,2 |
1.8 |
15 |
433 |
381 |
4.61 |
7.41 |
|
|
2×6 |
0.7 |
2×0,2 |
1.8 |
16 |
500 |
422 |
3.08 |
4.61 |
|
|
2×10 |
0.7 |
2×0,2 |
1.8 |
19 |
673 |
544 |
1.83 |
3.08 |
|
|
2×16 |
0.7 |
2×0,2 |
1.8 |
21 |
857 |
651 |
1.15 |
1.91 |
|
|
2×25 |
0.9 |
2×0,2 |
1.8 |
24 |
1173 |
851 |
0.727 |
1.2 |
|
|
2×35 |
0.9 |
2×0,2 |
1.8 |
26 |
1449 |
998 |
0.524 |
0.868 |
|
|
2×50 |
1 |
2×0,2 |
1.8 |
25 |
1877 |
1234 |
0.387 |
0.641 |
|
|
2×70 |
1.1 |
2×0,2 |
1.8 |
27 |
2454 |
1554 |
0.268 |
0.443 |
|
|
2×95 |
1.1 |
2×0,2 |
1.9 |
30 |
2483 |
2261 |
0.193 |
0.32 |
|
|
2×120 |
1.2 |
2×0,2 |
2 |
33 |
4213 |
2669 |
0.153 |
0.253 |
|
|
2×150 |
1.4 |
2×0,5 |
2.2 |
38 |
5087 |
3158 |
0.124 |
0.206 |
|
|
3×1,5 |
0.7 |
2×0,2 |
1.5 |
13 |
273 |
- |
12.1 |
- |
|
|
3×2,5 |
0.7 |
2×0,2 |
1.5 |
14 |
321 |
275 |
7.41 |
12.1 |
|
|
3×4 |
0.7 |
2×0,2 |
1.5 |
15 |
390 |
315 |
4.61 |
7.41 |
|
|
3×6 |
0.7 |
2×0,2 |
1.5 |
16 |
471 |
360 |
3.08 |
4.61 |
|
|
3×10 |
0.7 |
2×0,2 |
1.5 |
18 |
622 |
433 |
1.83 |
3.08 |
|
|
3×16 |
0.7 |
2×0,2 |
2 |
22 |
1005 |
705 |
1.15 |
1.91 |
|
|
3×25 |
0.9 |
2×0,2 |
2 |
25 |
1371 |
898 |
0.727 |
1.2 |
|
|
3×35 |
0.9 |
2×0,2 |
2 |
27 |
1724 |
1061 |
0.524 |
0.868 |
|
|
3×50 |
1 |
2×0,2 |
2 |
30 |
2247 |
1300 |
0.387 |
0.641 |
|
|
3×70 |
1.1 |
2×0,2 |
2.5 |
35 |
3023 |
1697 |
0.268 |
0.443 |
|
|
3×95 |
1.1 |
2×0,5 |
2.5 |
39 |
3825 |
2026 |
0.193 |
0.32 |
|
|
3×120 |
1.2 |
2×0,5 |
2.5 |
42 |
4642 |
2370 |
0.153 |
0.253 |
|
|
3×150 |
1.4 |
2×0,5 |
3 |
48 |
5767 |
2926 |
0.124 |
0.206 |
|
|
3×185 |
1.6 |
2×0,5 |
3 |
51 |
6895 |
3391 |
0.0991 |
0.164 |
|
|
3×240 |
1.7 |
2×0,5 |
3 |
56 |
8617 |
4072 |
0.0754 |
0.125 |
|
|
3×300 |
1.8 |
2×0,5 |
3 |
59 |
10928 |
5139 |
0.0601 |
0.1 |
|
|
3×400 |
2 |
2×0,5 |
3.2 |
61 |
13556 |
6629 |
0.047 |
0.0778 |
|
|
4×4 |
0.7 |
2×0,2 |
1.5 |
16 |
454 |
354 |
4.61 |
7.41 |
|
|
4×6 |
0.7 |
2×0,2 |
1.5 |
17 |
557 |
409 |
3.08 |
4.61 |
|
|
4×10 |
0.7 |
2×0,2 |
2 |
20 |
791 |
539 |
1.83 |
3.08 |
|
|
4×16 |
0.7 |
2×0,2 |
2 |
23 |
1210 |
810 |
1.15 |
1.91 |
|
|
4×25 |
0.9 |
2×0,2 |
2 |
27 |
1672 |
1041 |
0.727 |
1.2 |
|
|
4×35 |
0.9 |
2×0,2 |
2 |
29 |
2127 |
1243 |
0.524 |
0.868 |
|
|
4×50 |
1 |
2×0,2 |
2 |
33 |
2802 |
1539 |
0.387 |
0.641 |
|
|
4×70 |
1.1 |
2×0,5 |
2.5 |
38 |
3785 |
2017 |
0.268 |
0.443 |
|
|
4×95 |
1.1 |
2×0,5 |
2.5 |
42 |
4829 |
2430 |
0.193 |
0.32 |
|
|
4×120 |
1.2 |
2×0,5 |
3 |
47 |
6033 |
3003 |
0.153 |
0.253 |
|
|
4×150 |
1.4 |
2×0,5 |
3 |
52 |
7356 |
3568 |
0.124 |
0.206 |
|
|
4×185 |
1.6 |
2×0,5 |
3 |
56 |
8808 |
4134 |
0.0991 |
0.164 |
|
|
4×240 |
1.7 |
2×0,5 |
3 |
62 |
11182 |
5122 |
0.0754 |
0.125 |
|
|
4×300 |
1.8 |
2×0,5 |
3.1 |
64 |
14176 |
6456 |
0.0601 |
0.1 |
|
|
4×400 |
2 |
2×0,5 |
3.5 |
69 |
17815 |
7735 |
0.047 |
0.0778 |
|
|
3×4+1×2,5 |
0.7 |
2×0,2 |
1.5 |
16 |
443 |
336 |
4.61 |
7.41 |
|
|
3×6+1×4 |
0.7 |
2×0,2 |
1.5 |
17 |
531 |
402 |
3.08 |
4.61 |
|
|
3×10+1×6 |
0.7 |
2×0,2 |
2 |
20 |
741 |
521 |
1.83 |
3.08 |
|
|
3×16+1×10 |
0.7 |
2×0,2 |
2 |
23 |
1135 |
785 |
1.15 |
1.91 |
|
|
3×25+1×16 |
0.9 |
2×0,2 |
2 |
26 |
1556 |
1004 |
0.727 |
1.2 |
|
|
3×35+1×16 |
0.9 |
2×0,2 |
2 |
28 |
1896 |
1132 |
0.524 |
0.868 |
|
|
3×50+1×25 |
1.0 |
2×0,2 |
2 |
31 |
2518 |
1412 |
0.387 |
0.641 |
|
|
3×70+1×35 |
1.1 |
2×0,2 |
2.5 |
36 |
3293 |
1846 |
0.268 |
0.443 |
|
|
3 × 95+1 × 50 |
1.1 |
2×0,5 |
2.5 |
40 |
4349 |
2250 |
0.193 |
0.32 |
|
|
3×120+1×70 |
1.2 |
2×0,5 |
2.5 |
44 |
5365 |
2714 |
0.153 |
0.253 |
|
|
3×150+1×70 |
1.4 |
2×0,5 |
3 |
49 |
6468 |
3154 |
0.124 |
0.206 |
|
|
3×185+1×95 |
1.6 |
2×0,5 |
3 |
52 |
7854 |
3765 |
0.0991 |
0.164 |
|
|
3 × 240+1 × 120 |
1.7 |
2×0,5 |
3.5 |
68 |
8914 |
4512 |
0.0754 |
0.125 |
|
|
3 × 300+1 × 150 |
1.8 |
2×0,5 |
3.5 |
71 |
12781 |
6066 |
0.0601 |
0.1 |
|
|
3 × 400+1 × 240 |
2.0 |
2×0,5 |
3.5 |
76 |
16359 |
7287 |
0.047 |
0.0778 |
|
|
3×4+2×2,5 |
0.7 |
2×0,2 |
1.5 |
17.5 |
855 |
748 |
4.61 |
7.41 |
|
|
3×6+2×4 |
0.7 |
2×0,2 |
1.5 |
18.9 |
1009 |
815 |
3.08 |
4.61 |
|
|
3×10+2×6 |
0.7 |
2×0,2 |
2 |
21.6 |
1461 |
1196 |
1.83 |
3.08 |
|
|
3×16+2×10 |
0.7 |
2×0,2 |
2 |
24.6 |
1877 |
1449 |
1.15 |
1.91 |
|
|
3×25+2×16 |
0.9 |
2×0,2 |
2 |
28.7 |
2583 |
1909 |
0.727 |
1.2 |
|
|
3×35+2×16 |
0.9 |
2×0,2 |
2 |
30.7 |
3001 |
2138 |
0.524 |
0.868 |
|
|
3×50+2×25 |
1.0 |
2×0,2 |
2 |
36.2 |
4392 |
3132 |
0.387 |
0.641 |
|
|
3×70+2×35 |
1.1 |
2×0,2 |
2.5 |
40.3 |
5519 |
3755 |
0.268 |
0.443 |
|
|
3 × 95+2 × 50 |
1.1 |
2×0,5 |
2.5 |
44.9 |
7543 |
5119 |
0.193 |
0.32 |
|
|
3×120+2×70 |
1.2 |
2×0,5 |
2.5 |
50.3 |
9203 |
6053 |
0.153 |
0.253 |
|
|
3×150+2×70 |
1.4 |
2×0,5 |
3 |
54 |
10485 |
6768 |
0.124 |
0.206 |
|
|
3×185+2×95 |
1.6 |
2×0,5 |
3 |
60.2 |
13945 |
9264 |
0.0991 |
0.164 |
|
|
3 × 240+2 × 120 |
1.7 |
2×0,5 |
3.5 |
67.2 |
15643 |
9597 |
0.0754 |
0.125 |
|
|
3 × 300+2 × 150 |
1.8 |
2×0,5 |
3.5 |
75.2 |
18204 |
10649 |
0.0601 |
0.1 |
|
|
4×4+1×2,5 |
0.7 |
2×0,2 |
1.5 |
18.4 |
565 |
448 |
4.61 |
7.41 |
|
|
4×6+1×4 |
0.7 |
2×0,2 |
1.5 |
19.8 |
692 |
516 |
3.08 |
4.61 |
|
|
4×10+1×6 |
0.7 |
2×0,2 |
2 |
22.8 |
953 |
663 |
1.83 |
3.08 |
|
|
4×16+1×10 |
0.7 |
2×0,2 |
2 |
25.8 |
1318 |
852 |
1.15 |
1.91 |
|
|
4×25+1×16 |
0.9 |
2×0,2 |
2 |
30.4 |
1877 |
1146 |
0.727 |
1.2 |
|
|
4×35+1×16 |
0.9 |
2×0,2 |
2 |
34.1 |
2324 |
1343 |
0.524 |
0.868 |
|
|
4×50+1×25 |
1.0 |
2×0,2 |
2 |
38.7 |
3415 |
1998 |
0.387 |
0.641 |
|
|
4×70+1×35 |
1.1 |
2×0,5 |
2.5 |
44.2 |
4432 |
2448 |
0.268 |
0.443 |
|
|
4×95+1×50 |
1.1 |
2×0,5 |
2.5 |
49.8 |
5747 |
3040 |
0.193 |
0.32 |
|
|
4×120+1×70 |
1.2 |
2×0,5 |
2.5 |
55.4 |
7112 |
3647 |
0.153 |
0.253 |
|
|
4×150+1×70 |
1.4 |
2×0,5 |
3 |
60.1 |
8556 |
4335 |
0.124 |
0.206 |
|
|
4×185+1×95 |
1.6 |
2×0,5 |
3 |
66.9 |
10510 |
5252 |
0.0991 |
0.164 |
|
|
4×240+1×120 |
1.7 |
2×0,5 |
3.5 |
74.8 |
13232 |
6428 |
0.0754 |
0.125 |
|
|
4×300+1×150 |
1.8 |
2×0,5 |
3.5 |
78.4 |
16452 |
7947 |
0.0601 |
0.1 |
|
|
5×4 |
0.7 |
2×0,2 |
1.5 |
18.1 |
588 |
462 |
4.61 |
7.41 |
|
|
5×6 |
0.7 |
2×0,2 |
1.5 |
19.4 |
720 |
531 |
3.08 |
4.61 |
|
|
5×10 |
0.7 |
2×0,2 |
2 |
22.9 |
1014 |
699 |
1.83 |
3.08 |
|
|
5×16 |
0.7 |
2×0,2 |
2 |
25.8 |
1392 |
888 |
1.15 |
1.91 |
|
|
5×25 |
0.9 |
2×0,2 |
2 |
30.5 |
2002 |
1215 |
0.727 |
1.2 |
|
|
5×35 |
0.9 |
2×0,2 |
2 |
33.7 |
2581 |
1479 |
0.524 |
0.868 |
|
|
5×50 |
1.0 |
2×0,5 |
2 |
38.6 |
3722 |
2147 |
0.387 |
0.641 |
|
|
5×70 |
1.1 |
2×0,5 |
2.5 |
43.4 |
4897 |
2697 |
0.268 |
0.443 |
|
|
5×95 |
1.1 |
2×0,5 |
2.5 |
48.6 |
6338 |
3586 |
0.193 |
0.32 |
|
|
5×120 |
1.2 |
2×0,5 |
3 |
54.4 |
7851 |
407 |
0.153 |
0.253 |
|
|
5×150 |
1.4 |
2×0,5 |
3 |
60.1 |
9661 |
4936 |
0.124 |
0.206 |
|
|
5×185 |
1.6 |
2×0,5 |
3 |
66.7 |
11770 |
5945 |
0.0991 |
0.164 |
|
|
5×240 |
1.7 |
2×0,5 |
3 |
74.7 |
14900 |
7340 |
0.0754 |
0.125 |
|
|
5×300 |
1.8 |
2×0,5 |
3.1 |
83.2 |
18000 |
8550 |
0.0601 |
0.1 |
|
GYIK
K: Hogyan válasszunk megfelelő kültéri kisfeszültségű kábelt?
V: A kültéri kisfeszültségű kábel kiválasztásához olyan tényezőket kell figyelembe venni, mint a feszültségszint, a fektetési környezet, a mechanikai szilárdság és az éghajlati alkalmazkodóképesség. Erősen ajánljuk térhálósított-polietilén szigetelésű acélszalagos páncélozott kábelünket. Az ilyen típusú kábelek alacsony hőmérséklet-, nyomás- és nedvességállósággal rendelkeznek, így alkalmasak közvetlen betemetésre, vezetékek beszerelésére és összetett terepen történő telepítésre.
